380uA τσιπ TPS563207SDRLR 580kHz παροχής ηλεκτρικού ρεύματος ΠΡΩΘΥΠΟΥΡΓΟΥ μετατροπή για τον ελεγκτή

Χαρακτηριστικά γνωρίσματα για το TPS563207S

• 3-μετατροπέας με ενσωματωμένος 95 mΩ και 57 FET mΩ
• Δ-CAP2™ έλεγχος τρόπου με τη γρήγορη παροδική απάντηση
• Σειρά τάσης εισαγωγής: 4.3 Β σε 17 Β
• Σειρά τάσης παραγωγής: 0,806 Β σε 7 Β
• Συνεχής τρέχων τρόπος (τρόπος FCCM)
• Χαρακτηριστική συχνότητα μετατροπής 580-kHz
• Χαμηλό ρεύμα κλεισίματος λιγότερο από 3 µA
• 1.5% ανατροφοδοτήστε την ακρίβεια τάσης (25°C)
• Παρέχετε την προ-προκατειλημμένη λειτουργία
• Overcurrent κύκλος-από-κύκλων όριο
• Overcurrent λόξιγκας-τρόπου προστασία
• Μη-σύρτης UVP και προστασία TSD
• Σταθερή μαλακή έναρξη: 1.2 κα

Περιγραφή για το TPS563207S

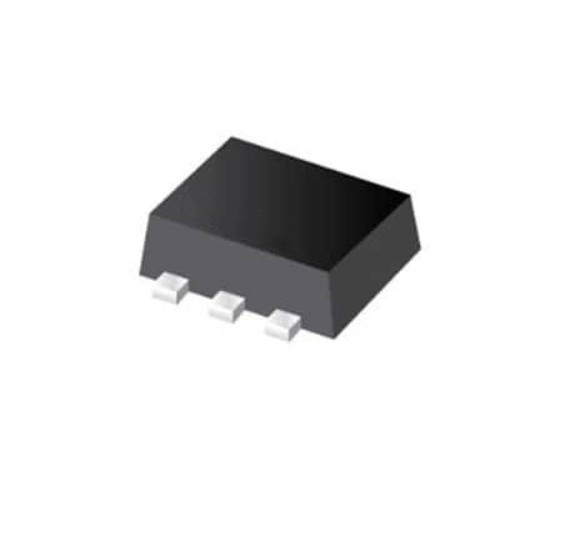

Το TPS563207S είναι ένα απλό, εύχρηστος, ένας 3-σύγχρονος μετατροπέας buck σε μια συσκευασία SOT563.

Η συσκευή βελτιστοποιείται για να λειτουργήσει με τα ελάχιστα εξωτερικά συστατικά.

Αυτή η συσκευή παροχής ηλεκτρικού ρεύματος τρόπου διακοπτών (SMPS) χρησιμοποιεί τον έλεγχο τρόπου δ-CAP2™, που δίνει μια γρήγορη παροδική απάντηση και που υποστηρίζει και χαμηλός-ισοδύναμους τους πυκνωτές παραγωγής αντίστασης σειράς (ESR) όπως το πολυμερές σώμα ειδικότητας και τους υπερβολικά χαμηλούς ESR κεραμικούς πυκνωτές χωρίς τα εξωτερικά τμήματα αποζημιώσεων.

Το TPS563207S λειτουργεί στον τρόπο FCCM, ο οποίος διατηρεί το μικρό κυματισμό ακόμη και στα ελαφριά φορτία. Το TPS563207S είναι διαθέσιμο 6 καρφώνει 1,6 τη συσκευασία χιλ. × 1,6 χιλ. SOT563 (DRL), και διευκρινισμένος από το α – 40°C στη θερμοκρασία συνδέσεων 125°C.
