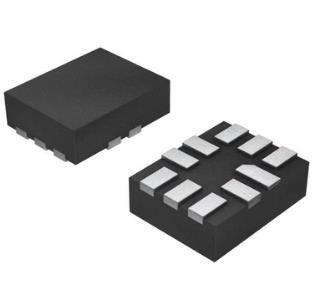

4V - διοικητικά ολοκληρωμένα κυκλώματα Texas Instruments TPS2828DBVT Ν ελεγκτών 14V PMIC

Χαρακτηριστικά γνωρίσματα για το TPS2828

• Χαμηλού κόστους απλού διαύλου μεγάλο MOSFET οδηγός
• ΙCC… 15-UA Max (TPS2828, TPS2829)
• 25-NS ανώτατο φορτίο 1-nF καθυστέρησης διάδοσης ανώτατων χρόνων ανόδου/πτώση και 40 NS…
• 2-ρεύμα μέγιστης παραγωγής
• 4-β στη σειρά τάσης ανεφοδιασμού οδηγών 14-β Ο εσωτερικός ρυθμιστής επεκτείνει τη σειρά σε 40 Β (TPS2816, TPS2817, TPS2818, TPS2819)
• 5-καρφίτσα μέθυσος-23 συσκευασία
• – 40°C στη λειτουργούσα σειρά περιβαλλοντικός-θερμοκρασίας 125°C
• Ιδιαίτερα ανθεκτικός στο σύρτης-UPS

Περιγραφή για το TPS2828

Οι απλού διαύλου μεγάλο MOSFET TPS28xx οδηγοί είναι σε θέση τα μέγιστα ρεύματα μέχρι 2 Α στα ιδιαίτερα χωρητικά φορτία. Υψηλές ταχύτητες μετατροπής (τρ και τφ = ο τύπος 14 NS) λαμβάνεται με τη χρήση των αποτελεσμάτων BiCMOS. Οι χαρακτηριστικές τάσεις μετατροπής κατώτατων ορίων είναι 2/3 και 1/3 του ΒCC. Το σχέδιο ελαχιστοποιεί εγγενώς βλαστός-μέσω του ρεύματος.

Ένας ρυθμιστής παρέχεται σε TPS2816 μέσω των συσκευών TPS2819 για να επιτρέψει τη λειτουργία με τις εισαγωγές ανεφοδιασμού μεταξύ 14 Β και 40 V. Η παραγωγή ρυθμιστών μπορεί να χρησιμοποιηθεί για να τροφοδοτήσει άλλα κυκλώματα, υπό τον όρο ότι ο διασκεδασμός δύναμης δεν υπερβαίνει τους περιορισμούς συσκευασίας. Εάν ο ρυθμιστής δεν απαιτείται, ΒDD (ο ρυθμιστής που εισάγεται) πρέπει να συνδεθεί με το ΒCC. Τα το κυκλώματα εισαγωγής TPS2816 και TPS2817 περιλαμβάνουν ένα ενεργό κύκλωμα pullup για να εξαλείψουν την ανάγκη για έναν εξωτερικό αντιστάτη κατά χρησιμοποίηση των ελεγκτών ανοικτός-συλλεκτών PWM. Το TPS2818 και το TPS2819 είναι ίδια με το TPS2816 και το TPS2817, εκτός από το ότι το ενεργό κύκλωμα pullup παραλείπεται. Το TPS2828 και το TPS2829 είναι ίδια με το TPS2818 και το TPS2819, εκτός από το ότι ο εσωτερικός ρυθμιστής τάσης παραλείπεται, επιτρέποντας στο ήρεμο ρεύμα για να μειωθεί σε λιγότερο από 15 UA όταν οι εισαγωγές είναι υψηλές ή χαμηλές.

Οι συσκευές σειράς TPS28xx είναι διαθέσιμες σε 5 καρφώνουν μέθυσος-23 συσκευασίες (DBV) και λειτουργούν πέρα από μια σειρά περιβαλλοντικής θερμοκρασίας – 40°C σε 125°C.
