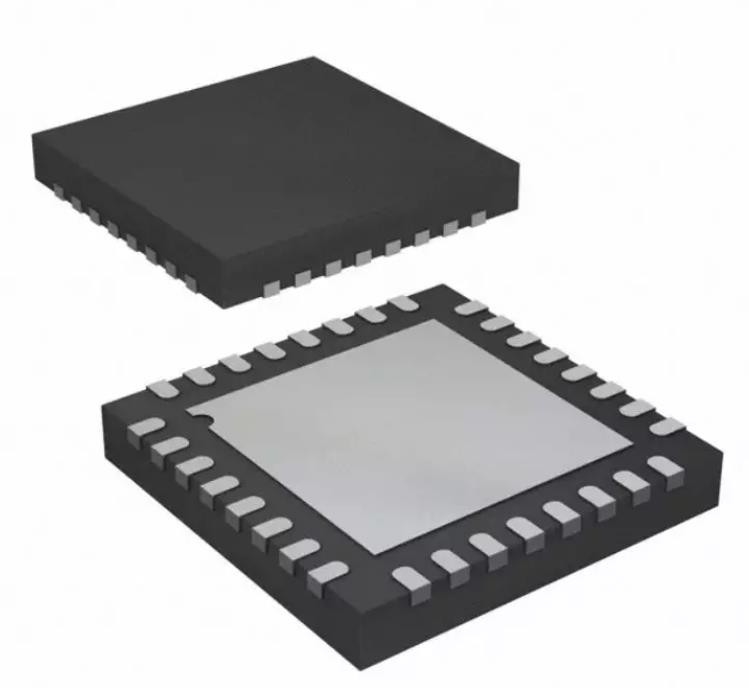

3000MHz αρχικά ηλεκτρονικά τμήματα Texas Instruments TMUX1511RSVR ολοκληρωμένου κυκλώματος BOM

Χαρακτηριστικά γνωρίσματα για το TMUX1511

• Ευρεία σειρά ανεφοδιασμού: 1.5 Β σε 5,5 Β
• Χαμηλή -ικανότητα: 3.3 pF
• Χαμηλή -αντίσταση: 2 Ω
• Υψηλό εύρος ζώνης: 3 Ghz
• -40°C στη λειτουργούσα θερμοκρασία +125°C
• 1.8 συμβατό σύστημα λογικής Β
• Τάση εισαγωγής υποστηρίξεων πέρα από τον ανεφοδιασμό
• Ενσωματωμένο τράβηγμα κάτω από τον αντιστάτη στις καρφίτσες λογικής
• Αμφίδρομη πορεία σημάτων
• Ασφαλής λογική
• Τροφοδοτώ-από την προστασία μέχρι 3,6 Β
  • Pinout συμβατό σε SN74CBTLV3126
  • Pinout συμβατό (παραλλαγή λογικής) SN74CBTLV3125

Περιγραφή για το TMUX1511

Το TMUX1511 είναι ένας συμπληρωματικός διακόπτης ημιαγωγών μεταλλικών οξειδίων (CMOS). Το TMUX1511 προσφέρει τη διαμόρφωση διακοπτών 1:1 SPST με 4 ανεξάρτητα controlledchannels. Ο ευρύς λειτουργών ανεφοδιασμός 1,5 Β σε 5,5 Β επιτρέπει τη χρήση σε μια ευρεία σειρά κεντρικών υπολογιστών applicationsfrom και εξοπλισμού επικοινωνίας στις βιομηχανικές εφαρμογές. Τα αναλογικά και ψηφιακά σήματα supportsbidirectional συσκευών στην πηγή (Sx) και τον αγωγό (Dx) καρφώνουν και μπορούν να περάσουν τα σήματα επάνω από τον ανεφοδιασμό μέχρι το ΒDD Χ 2, με μια μέγιστη εισόδου-εξόδου τάση 5,5 V.

Προστασία Powered-off μέχρι 3,6 του Β thesignal πορεία TMUX1511 παρέχει απομόνωση όταν ανεφοδιασμός τάση είναι αφαίρεσε (ΒDD = 0 Β). Χωρίς αυτό το χαρακτηριστικό γνώρισμα προστασίας, οι διακόπτες μπορούν ράγα πίσω-δύναμης thesupply μέσω μιας εσωτερικής διόδου ESD και να προκαλέσουν την πιθανή ζημία στο σύστημα.

Τα ασφαλή στοιχεία κυκλώματος λογικής επιτρέπουν στις τάσεις στις καρφίτσες ελέγχου λογικής για να εφαρμοστούν πριν από την καρφίτσα ανεφοδιασμού, που προστατεύει τη συσκευή από το potentialdamage. Όλες οι εισαγωγές have1.8 Β ελέγχου λογικής συμβατά την κατώτατα όρια λογικής, που εξασφαλίζουν και την δύο συμβατότητα λογικής TTL andCMOS κατά λειτουργία στην έγκυρη σειρά τάσης ανεφοδιασμού.
