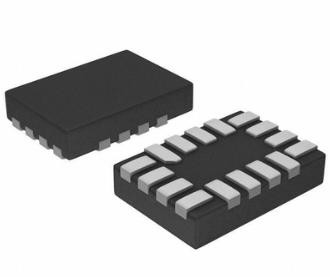

Αυτοκίνητο οδηγημένο βήμα ολοκληρωμένου κυκλώματος Texas Instruments PMIC TPS62290DRVT οδηγών ελεγκτών - κάτω

Χαρακτηριστικά γνωρίσματα για το TPS62290

• Υψηλή αποδοτικότητα - μέχρι 96%
• Ρεύμα παραγωγής μέχρι 1000 μΑ
• ΒΣτη σειρά από 2,3 Β σε 6.0V για τις λι-ιονικές μπαταρίες με την εκτεταμένη σειρά τάσης
• 2,25-MHZ σταθερή λειτουργία συχνότητας
• Δύναμη - εκτός από τον τρόπο στα ελαφριά ρεύματα φορτίων
• Ακρίβεια τάσης παραγωγής στον τρόπο ±1.5% PWM
• Σταθερές επιλογές τάσης παραγωγής
• Χαρακτηριστικό ήρεμο ρεύμα 15-µA
• 100% κύκλος καθήκοντος για τη χαμηλότερη εγκατάλειψη
• Προσδιορισμός θέσης τάσης στα ελαφριά φορτία
• Διαθέσιμος σε μια 2 συσκευασία χιλ. × 2 χιλ. × 0,8 χιλ. WSON (6) (DRV)

Περιγραφή για το TPS62290

Οι συσκευές TPS6229x είναι ιδιαίτερα αποδοτικό σύγχρονο βήμα - κάτω από DC/DC για τις με μπαταρίες φορητές εφαρμογές. Παρέχουν μέχρι το froma ρευμάτων παραγωγής 1000-μΑ το ενιαίο λι-ιονικό κύτταρο.

Με μια σειρά τάσης εισαγωγής 2,3 Β σε 6,0 Β, οι μπαταρίες υποστήριξης συσκευών η σειρά τάσης και είναι ιδανικές οι φορητές εφαρμογές όπως τα κινητά τηλέφωνα και το otherportable εξοπλισμό.

Οι συσκευές TPS6229x λειτουργούν σταθερή στην 2,25-MHZ συχνότητα αλλαγής και εισάγουν τη λειτουργία ισχύος savemode στα ελαφριά ρεύματα φορτίων για να διατηρήσουν την υψηλή αποδοτικότητα πέρα από το ολόκληρο φορτίο currentrange.

Η δύναμη - εκτός από τον τρόπο βελτιστοποιείται για το χαμηλό κυματισμό τάσης παραγωγής. Για τα χαμηλά noiseapplications, οι συσκευές μπορούν να αναγκαστούν στο σταθερό τρόπο διαμόρφωσης πλάτους σφυγμού συχνότητας (PWM) που η καρφίτσα ΤΡΌΠΟΥ υψηλή. Στον τρόπο κλεισίματος, η τρέχουσα κατανάλωση μειώνεται σε λιγότερο than1 µA. Οι συσκευές TPS6229x επιτρέπουν στη χρήση των μικρών πηνίων και των πυκνωτών για να επιτύχουν ένα μέγεθος smallsolution.

Οι συσκευές TPS6229x λειτουργούν πέρα από μια ελεύθερη σειρά θερμοκρασίας αέρα – 40°C σε 85°C. Thedevices είναι διαθέσιμα σε μια 2 συσκευασία καρφιτσών WSON χιλ. × 2 χιλ. 6 (DRV).
