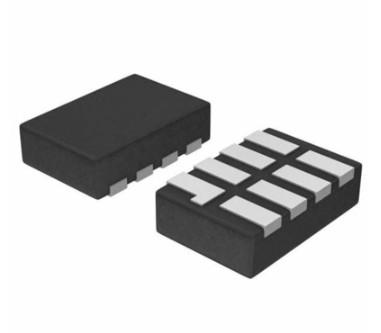

SN74AVC2T244DQMR των ηλεκτρονικών οδηγήσεων τμημάτων ολοκληρωμένου κυκλώματος φίλτρων Tj Texas Instruments EMI

Χαρακτηριστικά γνωρίσματα για το SN74AVC2T244

• Ευρύ λειτουργούν ΒΣειρά των CC 0,9 Β σε 3,6 Β
• Μικρή κατανάλωση στατικός-δύναμης, 6-µA Max ΙCC
• Η παραγωγή επιτρέπει το χαρακτηριστικό γνώρισμα επιτρέπει στο χρήστη για να θέσει εκτός λειτουργίας τα αποτελέσματα για να μειώσει την κατανάλωση ισχύος
• ±24-μΑ Drive παραγωγής σε 3,0 Β
• Ιαπό τη μερική λειτουργία δύναμη-κάτω-τρόπου υποστηρίξεων
• Η υστέρηση εισαγωγής επιτρέπει την αργή μετάβαση εισαγωγής και την καλύτερη ασυλία θορύβου μετατροπής στην εισαγωγή
• Μέγιστα ποσοστά στοιχείων
  • 380 Mbps (1,8-β στη μετάφραση 3,3-β)
  • 200 Mbps (<1>
  • 200 Mbps (μεταφράστε σε 2,5 Β ή 1,8 Β)
  • 150 Mbps (μεταφράστε σε 1,5 Β)
  • 100 Mbps (μεταφράστε σε 1,2 Β)
• Σύρτης-επάνω στην απόδοση υπερβαίνει 100 μΑ ανά JESD 78, κατηγορία ΙΙ
• Η προστασία ESD υπερβαίνει JESD 22
  • 5000-β ανθρώπινο σώμα πρότυπο (a114-α)

Περιγραφή για το SN74AVC2T244

Αυτός ο ομοιοκατευθυνόμενος μεταφραστής 2 μπιτ χρησιμοποιεί δύο χωριστές διαμορφώσιμες ράγες δύναμη-ανεφοδιασμού. Ο λιμένας Α σχεδιάζεται στη διαδρομή ΒCCA. ΒCCA δέχεται οποιαδήποτε τάση ανεφοδιασμού από 0,9 Β σε 3,6 V. Ο λιμένας Β σχεδιάζεται στη διαδρομή ΒCCB. ΒCCB δέχεται οποιαδήποτε τάση ανεφοδιασμού από 0,9 Β σε 3,6 V. Αυτό επιτρέπει τη χαμηλής τάσης μετάφραση μεταξύ των κόμβων τάσης 0,9-β, 1,2-β, 1,5-β, 1,8-β, 2,5-β και 3,6-β. Για το SN74AVC2T244, όταν παραγωγή-επιτρέψτε (OE) εισαγμένος είναι υψηλός, όλα τα αποτελέσματα τοποθετούνται στο κράτος υψηλός-σύνθετης αντίστασης. Το SN74AVC2T244 σχεδιάζεται έτσι ώστε το OE εισήγαγε το κύκλωμα παραπέμπεται στο ΒCCA. Αυτή η συσκευή διευκρινίζεται πλήρως για τις μερικός-δύναμη-κάτω εφαρμογές χρησιμοποιώντας Ioff. Το Ιαπό τα στοιχεία κυκλώματος θέτει εκτός λειτουργίας τα αποτελέσματα, που αποτρέπουν καταστρεπτικό τρέχον backflow μέσω της συσκευής όταν τροφοδοτούνται κάτω.
