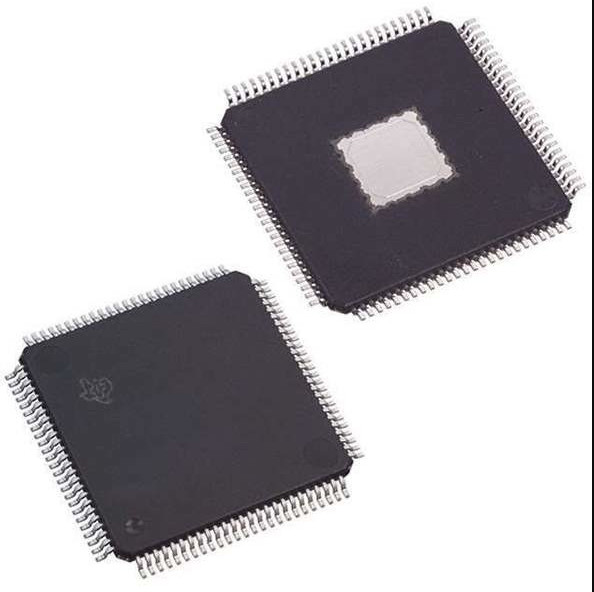

C28x τριανταδυάμπιτη MCU μονάδα Texas Instruments TMS320F28377SPZPS μικροελεγκτών πυρήνων

Μονάδα Texas Instruments /TI TMS320F28377SPZPS μικροελεγκτών MCU

Χαρακτηριστικά γνωρίσματα για το TMS320F28377S

• TMS320C28x τριανταδυάμπιτη ΚΜΕ
  • 200 MHZ
  • IEEE 754 Floating-Point ενιαίος-ακρίβειας μονάδα (FPU)
  • Trigonometric μονάδα Math (TMU)
  • Viterbi/σύνθετη μονάδα Math (vcu-ΙΙ)
• Προγραμματίσημος επιταχυντής νόμου ελέγχου (CLA)
  • 200 MHZ
  • IEEE 754 floating-point ενιαίος-ακρίβειας οδηγίες
  • Εκτελεί τον κώδικα ανεξάρτητα από την κύρια ΚΜΕ
• Μνήμη -τσιπ
  • 512KB (256KW) ή 1MB (512KW) της λάμψης (ECC-που προστατεύεται)
  • 132KB (66KW) ή 164KB (82KW) του RAM (ECC-που προστατεύεται ή ισότητα-που προστατεύεται)
  • Ενισχυτική ανάπτυξη τρίτων ασφάλειας διπλός-ζώνης
  • Μοναδικός αριθμός αναγνώρισης
• Έλεγχος ρολογιών και συστημάτων
  • Δύο εσωτερικοί ταλαντωτές 10-MHZ μηδέν-καρφιτσών
  • Ταλαντωτής κρυστάλλου -τσιπ
  • Ενότητα χρονομέτρων φυλάκων Windowed
  • Ελλείποντα στοιχεία κυκλώματος ανίχνευσης ρολογιών
• 1,2-β πυρήνας, I/O σχέδιο 3,3-β
• Περιφερειακές μονάδες συστημάτων
  • Δύο εξωτερικές διεπαφές μνήμης (EMIFs) με την υποστήριξη ASRAM και SDRAM
  • 6-κανάλι ελεγκτής πρόσβασης άμεσης μνήμης (DMA)
  • Μέχρι 169 χωριστά προγραμματίσημες, πολλαπλασιασμένες γενικής χρήσης εισόδου-εξόδου καρφίτσες (GPIO) με το φιλτράρισμα εισαγωγής
  • Επεκταθείς περιφερειακός διακόπτει τον ελεγκτή (ePIE)
  • Πολλαπλάσια χαμηλής ισχύος υποστήριξη τρόπου (LPM) με εξωτερικό wakeup
• Περιφερειακές μονάδες επικοινωνιών
  • USB 2,0 (MAC + PHY)
  • Η υποστήριξη για 12 καρφώνει την καθολική παράλληλη διεπαφή λιμένων 3,3 β-συμβατών συστημάτων (επάνω)
  • Δίκτυο περιοχής δύο ελεγκτών (ΜΠΟΡΕΣΤΕ) ενότητες (καρφίτσα-bootable)
  • Τρεις μεγάλοι (μέχρι το 50-MHZ) SPI λιμένες (καρφίτσα-bootable)
  • Δύο πολυδιαυλικοί αποθηκευμένοι τμηματικοί λιμένες (McBSPs)
  • Τέσσερις τμηματικές διεπαφές επικοινωνιών (SCI/UART) (καρφίτσα-bootable)
  • Δύο διεπαφές I2C (καρφίτσα-bootable)
• Αναλογικό υποσύστημα
  • Μέχρι τέσσερις αναλογικοί σε ψηφιακό μετατροπείς (ΠΑΧ)
    • δεκαεξάμπιτος τρόπος
      • 1.1 MSPS κάθε ένα (μέχρι τη ρυθμοαπόδοση συστημάτων 4,4-MSPS)
      • Διαφορικές εισαγωγές
      • Μέχρι 12 εξωτερικά κανάλια
    • 12-κομμάτι τρόπος
      • 3.5 MSPS κάθε ένα (μέχρι τη ρυθμοαπόδοση συστημάτων 14-MSPS)
      • Single-ended εισαγωγές
      • Μέχρι 24 εξωτερικά κανάλια
    • Ενιαίος Sample-and-Hold (ΝΑΥΤΙΛΙΑ ΚΑΙ ΧΕΙΡΙΣΜΟΣ) την σε κάθε ΠΑΧ
    • Υλικό-ενσωματωμένη μετα-επεξεργασία των μετατροπών της ΠΑΧ
      • Κορεσμός της αντισταθμισμένης βαθμολόγησης
      • Λάθος από τον υπολογισμό setpoint
      • Υψηλός, χαμηλός, και μηδέν-διασχίζοντας συγκρίνετε, με διακόψτε την ικανότητα
      • Η καθυστέρηση ώθηση--δειγμάτων συλλαμβάνει
  • Οκτώ οι συγκριτές με τις Digital-to-Analog αναφορές μετατροπέων 12 μπιτ (DAC)
  • Τρία 12 αποθηκευμένα μπιτ αποτελέσματα DAC
• Ενισχυμένες περιφερειακές μονάδες ελέγχου
  • 24 κανάλια PWM με τα ενισχυμένα χαρακτηριστικά γνωρίσματα
  • 16 υψηλής ευκρίνειας κανάλια διαμορφωτών πλάτους σφυγμού (HRPWM)
    • Υψηλή ανάλυση και στα κανάλια Α και Β 8 ενοτήτων PWM
    • Υποστήριξη νεκρός-ταινιών (και στα πρότυπα και στη υψηλή ανάλυση)
  • Έξι ενίσχυσαν τις ενότητες σύλληψης (eCAP)
  • Τρεις ενισχυμένες ενότητες σφυγμού κωδικοποιητών τετραγωνισμού (eQEP)
  • Η ενότητα φίλτρων οκτώ σίγμα-δέλτα (SDFM) εισήγαγε τα κανάλια, 2 παράλληλα φίλτρα ανά κανάλι
    • Τυποποιημένο φιλτράρισμα στοιχείων SDFM
    • Φίλτρο συγκριτών για τη γρήγορη δράση για από τη σειρά
