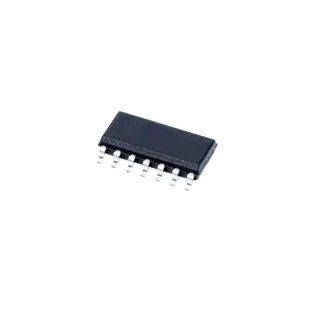

Μη αναστρέφοντας το μισό ολοκληρωμένο κύκλωμα EMI 60Hz UCC27714D οδηγών πυλών γεφυρών

Χαρακτηριστικά γνωρίσματα για το UCC27714

• Υψηλός-πλευρά, χαμηλός-δευτερεύουσα διαμόρφωση, με τις ανεξάρτητες εισαγωγές
• Πλήρως - λειτουργικά μέχρι 600 Β (καρφίτσα HS)
• Επιπλέον κανάλι που σχεδιάζεται για τη λειτουργία δολωμάτων
• Ικανότητα ρευμάτων μέγιστης παραγωγής ενός 4-νεροχύτη μια 4-πηγή VDD = 15 Β
• Καθυστέρηση διάδοσης καλύτερος--κατηγορίας (μέγιστο 125-NS)
• Ταίριασμα καθυστέρησης καλύτερος--κατηγορίας (μέγιστο 20-NS)
• Συμβατή λογική εισαγωγής TTL και CMOS
• Προκατειλημμένη σειρά ανεφοδιασμού VDD 10 Β σε 20 Β
• Προκατειλημμένη προστασία UVLO και για τα δύο κανάλια
• Drive ράγα--ραγών
• Γερή λειτουργία κάτω από τους αρνητικούς επιβάτες τάσης
• Υψηλή ασυλία dv/dt (καρφίτσα HS)
• Χωρισμένοι λόγοι για τη λογική (VSS) και οδηγός (COM) με την ικανότητα να στηριχτεί η διαφορά τάσης
• Προαιρετικός επιτρέψτε τη λειτουργία (καρφίτσα 4)
• Τα αποτελέσματα κράτησαν σε ΧΑΜΗΛΟ κατά επιπλέοντας εισαγωγών
• Οι εισαγωγές και επιτρέπουν τα επίπεδα τάσης καρφιτσών που δεν περιορίζονται από VDD την προκατειλημμένη τάση ανεφοδιασμού καρφιτσών
• Καρφίτσες υψηλής και χαμηλής τάσης που χωρίζονται για το μέγιστους διασκορπισμό και την εκκαθάριση
• Η αρνητική διαχειριζόμενη ικανότητα τάσης στην εισαγωγή και επιτρέπει τις καρφίτσες

Περιγραφή για το UCC27714

UCC27714 είναι μια 600-Vhigh-πλευρά, χαμηλός-δευτερεύων οδηγός πυλών με μια 4-πηγή και μια 4-τρέχουσα ικανότητα νεροχυτών, που στοχεύει MOSFETs drivepower ή IGBTs. Η συσκευή περιλαμβάνει από ένα ground-referenced κανάλι (LO) και ένα floatingchannel (HO) που σχεδιάζεται για τη λειτουργία με τις προμήθειες δολωμάτων. Η συσκευή χαρακτηρίζει την ασυλία excellentrobustness και θορύβου με την ικανότητα να διατηρηθεί η λειτουργική λογική στις αρνητικές τάσεις μέχρι – 8 ΒΣυνεχές ρεύμα στην καρφίτσα HS (VDD = 12 Β).

Η συσκευή δέχεται έναν προκατειλημμένο ανεφοδιασμό ευρέος φάσματος που εισάγεται από 10 Β σε 20 Β και προσφέρει UVLOprotection και για το VCC και τις προκατειλημμένες καρφίτσες ανεφοδιασμού HB. UCC27714 είναι διαθέσιμο στη συσκευασία soic-14 για να λειτουργήσει από – 40°C σε 125°C.
