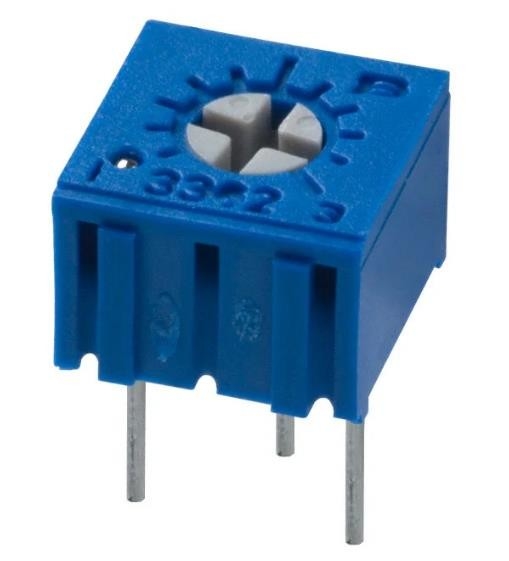

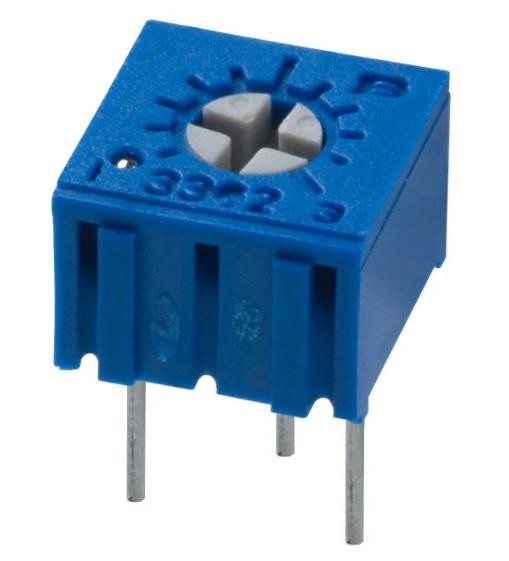

3362p-1-103IF Trimmer ωμ ηλεκτρονικών τμημάτων 10k ολοκληρωμένου κυκλώματος ποτενσιόμετρο

Περιγραφή προϊόντων

Trimmer ωμ 3362p-1-103IF 10k τμήματα ηλεκτρονικής ποτενσιόμετρων

3362p-1-103IF Trimmer ποτενσιόμετρο 10 kOhms 0.5W, καρφίτσες PC 1/2W μέσω του κεραμομετάλλου 1,0 τρυπών τοπ ρύθμιση στροφής

3362p-1-103IF Trimmer ποτενσιόμετρο 10 kOhms 0.5W, καρφίτσες PC 1/2W μέσω του κεραμομετάλλου 1,0 τρυπών τοπ ρύθμιση στροφής

3362 – 1/4 τακτοποιώντας ποτενσιόμετρο ˝ τετραγωνικό Trimpot®

Χαρακτηριστικά γνωρίσματα

■Ενιαίος-στροφή/κεραμομέταλλο/βιομηχανικός/σφραγισμένος

■Μικροσκοπική συσκευασία

■Ο στροφέας που σχεδιάζεται τη διεπαφή για την αυτόματη μηχανή ρυθμίζει

■Αντιστέκεται τα σκληρές περιβάλλοντα και τις διαδικασίες καθαρισμού βύθισης

■Συσκευασία ταινιών και εξελίκτρων διαθέσιμη

■Έκδοση RoHS compliant* διαθέσιμη

Ηλεκτρικά χαρακτηριστικά:

Τυποποιημένη σειρά αντίστασης
...................... 10 ωμ σε 2 μεγαόμ
(δείτε τον τυποποιημένο πίνακα αντίστασης)
Πρότυπα ± 10% ανοχής αντίστασης ...........
Απόλυτη ελάχιστη αντίσταση
.................................... 1% ή 2 ωμ
(οποιοσδήποτε είναι μεγαλύτερος)
Παραλλαγή αντίστασης επαφών
........................... 1% ή 3 ωμ μεγίστων.
(οποιοσδήποτε είναι μεγαλύτερος)
Adjustability
Διαιρέτης ...................... ± 0.05% τάσης
Rheostat ................................ ± 0.15%
Ψήφισμα ................................... άπειρο
Αντίσταση ............... 500 vdc μόνωσης.
1.000 μεγαόμ λεπτό.
Διηλεκτρική δύναμη
Θάλασσα - επίπεδο ................................ vac 900
80.000 πόδια ............................ vac 350
Γωνία ................. 240 ° ρύθμισης nom.
Περιβαλλοντικά χαρακτηριστικά
Εκτίμηση δύναμης (300 βολτ μεγίστων)
70 °C .................................... 0,50 Watt
125 °C ....................................... 0 Watt
Σειρά θερμοκρασίας… - 55 °C σε +125 °C
Συντελεστής… ±100 ppm/°C θερμοκρασίας
Δοκιμή ...................... 85 °C Fluorinert † σφραγίδων
Μέθοδος mil-STD-202 103 υγρασίας .......
96 ώρες
(2% TR 10 μεγαόμ IR)
Δόνηση ....... 30 Γ (1% TR 1% VR)
Κλονισμός ......... 100 Γ (1% TR 1% VR)
Ζωή φορτίων. .1, 000 ώρες 0,5 Watt @ 70 °C
(3% TR 3% ή 3 ωμ,
οποιοσδήποτε είναι μεγαλύτερος, CRV)
Περιστροφική ζωή ....................... 200 κύκλοι
(4% TR 3% ή 3 ωμ,
οποιοσδήποτε είναι μεγαλύτερος, CRV)
Φυσικά χαρακτηριστικά
Μηχανική γωνία ................. 270 ° nom.
Μέγιστο ροπής ............................. 3,0 ουγγιά-ίντσα.
Δύναμη ................. 7,0 ουγγιά-ίντσα λεπτό στάσεων.
Καρφίτσες Solderable τερματικών .......................
Βάρος ....................................... 0,02 oz.
Χαρακτηρισμός ....................... του κώδικα αντίστασης,
τελικοί αριθμοί, κατασκευαστή
πρότυπος αριθμός, ύφος
και κώδικας ημερομηνίας
Ψήκτρα ............... 50% (πραγματικό TR) ± 10%
Εύφλεκτο .......................... U.L. 94V-0
Πρότυπα που συσκευάζουν ..... 50 PC. ανά σωλήνα
Εργαλείο .............................. χ-90 ρύθμισης

Προδιαγραφή:
