69 οδηγημένο ολοκληρωμένο κύκλωμα οδηγών Tj ολοκληρωμένου κυκλώματος IP66 Texas Instruments οδηγών επίδειξης PCT 1mA TPS2400DBVTautomotive

Χαρακτηριστικά γνωρίσματα για το TPS2400

• Μέχρι Overvoltage 100-β προστασία
• 6,9-β Overvoltage κατώτατο όριο κλεισίματος
• 3-β κατώτατο όριο κλεισίματος Undervoltage
• Overvoltage χρόνος διακοπών λιγότερο από 1 µs
• Εξωτερικό N-Channel MOSFET Drive κοντά
  Εσωτερική αντλία δαπανών
• 1-μΑ μέγιστο στατικό ρεύμα ανεφοδιασμού

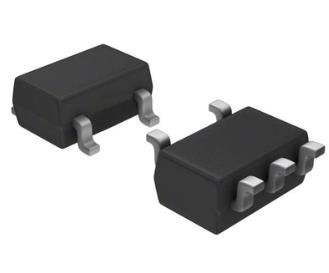

• 5-καρφίτσα μέθυσος-23 συσκευασία
• – 40°C στη σειρά περιβαλλοντικής θερμοκρασίας 85°C
• 2,5-kV ανθρώπινος-σώμα-πρότυπο, 500-β CDM
  Ηλεκτροστατική προστασία απαλλαγής

Περιγραφή για το TPS2400

Ο overvoltage TPS2400 ελεγκτής προστασίας χρησιμοποιείται με εξωτερικό N-channel MOSFET για να απομονώσει την ευαίσθητη ηλεκτρονική από τις καταστρεπτικές ακίδες και τα κύματα τάσης. Έχει ως σκοπό συγκεκριμένα να αποτρέψει τους μεγάλους επιβάτες τάσης που συνδέονται με τα αυτοκίνητα περιβάλλοντα (απόρριψη φορτίων) από την καταστροφή των ευαίσθητων στοιχείων κυκλώματος. Όταν τα ενδεχομένως καταστρεπτικά επίπεδα τάσης ανιχνεύονται από το TPS2400 ο ανεφοδιασμός είναι αποσυνδεμένος από το φορτίο προτού να μπορέσει να εμφανιστεί οποιαδήποτε ζημία.

Τα εσωτερικά στοιχεία κυκλώματος περιλαμβάνουν μια τακτοποιημένο αναφορά ταινία-Gap, έναν ταλαντωτή, μια δίοδο Zener, μια αντλία δαπανών, έναν συγκριτή, και τη λογική ελέγχου. Η συσκευή TPS2400 σχεδιάζεται για τη χρήση με εξωτερικό N-channel MOSFET, τα οποία είναι εύκολα - διαθέσιμος σε μια ευρεία ποικιλία των τάσεων.
