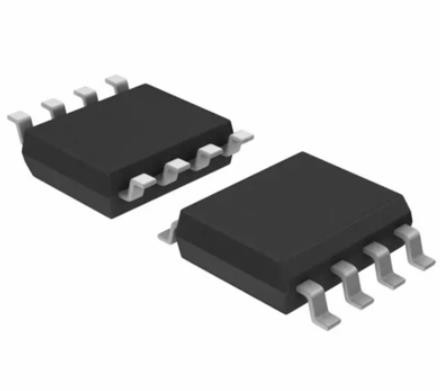

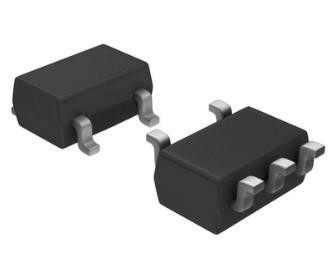

Τρέχον ολοκληρωμένο κύκλωμα SMD SMT Texas Instruments INA213AIRSWR ενισχυτών αίσθησης 58 PCT

Χαρακτηριστικά γνωρίσματα για το INA213

• Ευρεία σειρά κοινός-τρόπου: – 0,3 Β σε 26 Β
• Τάση όφσετ: ±35 µV (μέγιστο, INA210) (επιτρέπει τις πτώσεις διακλαδώσεων του συνόλου 10-MV - κλίμακα)
• Ακρίβεια:
  • Λάθος κέρδους (μέγιστο πέρα από τη θερμοκρασία):
    • ±0.5% (έκδοση Γ)
    • ±1% (εκδόσεις Α και Β)
  • 0.5-ΜV/°C κλίση όφσετ (μέγιστο)
  • 10-ppm/°C κλίση κέρδους (μέγιστο)
• Επιλογή των κερδών:
  • INA210: 200 V/V
  • INA211: 500 V/V
  • INA212: 1000 V/V
  • INA213: 50 V/V
  • INA214: 100 V/V
  • INA215: 75 V/V
• Ήρεμο ρεύμα: 100 µA (μέγιστο)
• SC70 και λεπτές συσκευασίες UQFN: Όλα τα πρότυπα

Περιγραφή για το INA213

Τα INA21x είναι τάση-παραγωγή, όργανα ελέγχου τρέχων-διακλαδώσεων (επίσης αποκαλούμενα ενισχυτές τρέχων-αίσθησης) που χρησιμοποιούνται συνήθως για overcurrent την προστασία, η ακρίβεια-τρέχουσα μέτρηση για τη βελτιστοποίηση συστημάτων, ή στον κλειστό βρόγχο ανατροφοδοτεί τα κυκλώματα. Αυτή η σειρά συσκευών μπορεί να αισθανθεί τις πτώσεις στις διακλαδώσεις στις τάσεις κοινός-τρόπου από – 0,3 Β σε 26 Β, ανεξάρτητα από την τάση ανεφοδιασμού. Έξι σταθερά κέρδη είναι διαθέσιμα: 50 V/V, 75 V/V, 100 V/V, 200 V/V, 500 V/V, Ή 1000 V/V. Το χαμηλό όφσετ της αρχιτεκτονικής μηδέν-κλίσης επιτρέπει την τρέχουσα αντίληψη με τις μέγιστες πτώσεις πέρα από τη διακλάδωση τόσο χαμηλή όσο οι 10-MV πραγματικού μεγέθους.

Αυτές οι συσκευές λειτουργούν από ένα ενιαίο 2,7-β στην παροχή ηλεκτρικού ρεύματος 26-β, σύροντας ένα μέγιστο 100 µA του ρεύματος ανεφοδιασμού. Όλες οι εκδόσεις διευκρινίζονται πέρα από την εκτεταμένη λειτουργούσα σειρά θερμοκρασίας (– 40°C σε +125°C), και προσφέρονται στις συσκευασίες SC70 και UQFN.
