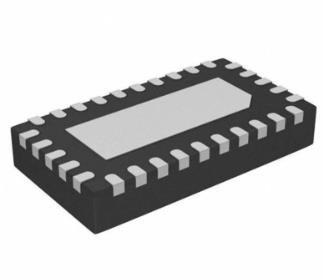

Ολοκληρωμένα κυκλώματα BNX002-01 HD3SS3220IRNHT ολοκληρωμένου κυκλώματος φίλτρων RFI EMI

Χαρακτηριστικά γνωρίσματα για το HD3SS3220

• Ελεγκτής λιμένων τύπος-γ USB στις ενσωματωμένο 2:1 SuperSpeed Mux
• Συμβατό σύστημα στις προδιαγραφές τύπος-C™ USB
• Υποστηρίξεις USB 3,1 G1 και G2 μέχρι 10 GBP
• Υποστηρίζει μέχρι 15 W της παράδοσης δύναμης με μια 3-τρέχουσες διαφήμιση και μια ανίχνευση
• Διαμόρφωση τρόπου
  • Οικοδεσπότης μόνο – DFP/Source
  • Συσκευή μόνο – UFP/Sink
  • Διπλός λιμένας ρόλου - DRP
• Διαμόρφωση καναλιών (CC)
  • Σύνδεση της ανίχνευσης λιμένων USB
  • Ανίχνευση προσανατολισμού καλωδίων
  • Ανίχνευση ρόλου
  • Τρέχων τρόπος τύπος-γ (προεπιλογή, μέσος, υψηλός)
• Β (ΛΕΩΦΟΡΕΙΟ) ανίχνευση και υποστήριξη VCONN για τα ενεργά καλώδια
• Ο ήχος και διορθώνει τη βοηθητική υποστήριξη
• Υποστηρίξεις για τους τρόπους Try.SRC και Try.SNK DRP
• Έλεγχος διαμόρφωσης μέσω GPIO και I2C
• Μικρές ενεργές και εφεδρικές τρέχουσες καταναλώσεις
• Βιομηχανική σειρά θερμοκρασίας – 40 σε 85°C

Περιγραφή για το HD3SS3220

HD3SS3220 είναι ένα mux USB SuperSpeed (SS) 2:1 με τον ελεγκτή λιμένων DRP. Η συσκευή παρέχει τη λογική διαμόρφωσης καναλιών (CC) και την πρόσβαση 5V VCONN για τα οικοσυστήματα εφαρμόζοντας USB τύπος-γ. Το HD3SS3220 μπορεί να διαμορφωθεί ως προς τα κάτω αντιμετωπίζοντας λιμένας (DFP), προς τα πάνω αντιμετωπίζοντας λιμένας (UFP) ή διπλός λιμένας ρόλου (DRP) καθιστώντας το ιδανικό για οποιαδήποτε εφαρμογή.

Το HD3SS3220, στον τρόπο DRP, εναλλαγές που παρουσιάζονται ως DFP ή UFP σύμφωνα με τις προδιαγραφές τύπος-γ. Ο φραγμός λογικής των CC ελέγχει το CC1 και οι καρφίτσες CC2 για σηκώνουν ή pull-down οι αντιστάσεις για να καθορίσουν πότε ένας λιμένας USB έχει συνδεθεί και ο ρόλος λιμένων του. Μόλις συνδεθεί ένας λιμένας USB, η λογική των CC καθορίζει επίσης τον προσανατολισμό του καλωδίου και διαμορφώνει το USB SS mux αναλόγως. Τέλος, η λογική των CC διαφημίζει ή ανιχνεύει τον τρέχοντα τρόπο τύπος-γ – προκαθορίστε, μέσος, ή υψηλός στους τρόπους DFP και UFP αντίστοιχα.

Τα άριστα δυναμικά χαρακτηριστικά ενσωματωμένη mux επιτρέπουν με την ελάχιστη μείωση στο διάγραμμα ματιών σημάτων SS και πολύ λίγα προστιθέμενα jitter. Οι πορείες διακοπτών της συσκευής επεκτείνουν το προσαρμοστικό κοινό ακολουθώντας προκύπτον ίδιο κανάλι τάσης τρόπου παρά τη διαφορετική κοινή τάση τρόπου για τα κανάλια RX και TX.
