Βήμα ολοκληρωμένου κυκλώματος φίλτρων EAR99 ECCN EMI - κάτω από το αλόγονο ελεύθερο 300mA LMR14203XMK/NOPB

Χαρακτηριστικά γνωρίσματα για το LMR14203

• Σειρά τάσης εισαγωγής 4.5V σε 42V
• Σειρά τάσης παραγωγής 0.765V σε 34V
• Ρεύμα παραγωγής μέχρι 0.3A
• Συχνότητα μετατροπής 1,25 MHZ
• Χαμηλός δείκτης νοημοσύνης κλεισίματος, 16 µA χαρακτηριστικά
• Βραχυκύκλωμα που προστατεύεται
• Εσωτερικά αντισταθμισμένος
• Λειτουργία μαλακός-έναρξης

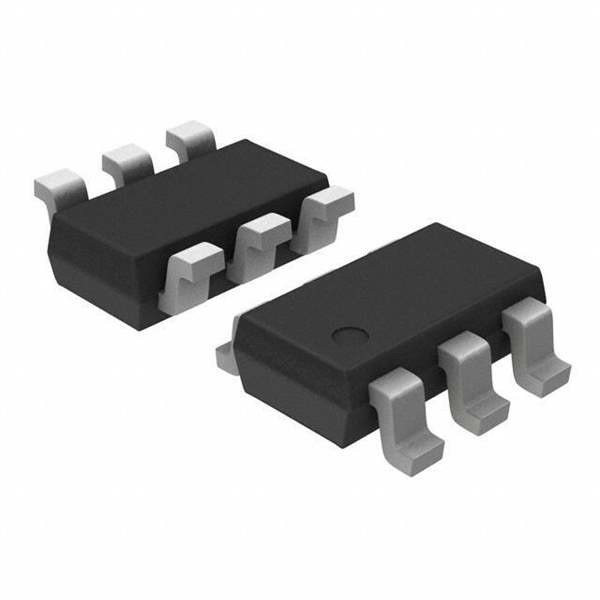

• Λεπτύντε τη συσκευασία μέθυσος-23-6 (2,97 X 1,65 X 1mm)
• Πλήρως για το σχεδιαστή δύναμης WEBENCH®

Οφέλη απόδοσης

• Σφιχτή ακρίβεια για την τροφοδότηση των ψηφιακών ολοκληρωμένων κυκλωμάτων
• Εξαιρετικά εύχρηστος
• Η μικροσκοπική γενική λύση μειώνει το κόστος συστημάτων

Όλα τα εμπορικά σήματα είναι η ιδιοκτησία των αντίστοιχων ιδιοκτητών τους.

Περιγραφή για το LMR14203

Το LMR14203 είναι ένας ελάττωσης) ρυθμιστής PWM DC/DC buck (. Με μια ευρεία σειρά εισαγωγής από 4.5V-42V, είναι κατάλληλο για ένα ευρύ φάσμα των εφαρμογών όπως η βελτίωση δύναμης από τις ανεξέλεγκτες πηγές. Χαρακτηρίζουν ένα χαμηλό ΡΕσωτερικός διακόπτης DSON (0.9Ω χαρακτηριστικό) για τη μέγιστη αποδοτικότητα (85% χαρακτηριστικό). Η λειτουργούσα συχνότητα καθορίζεται σε 1,25 MHZ επιτρέποντας τη χρήση των μικρών εξωτερικών συστατικών ακόμα όντας σε θέση να έχει το χαμηλό κυματισμό τάσης παραγωγής. Η μαλακός-έναρξη μπορεί να εφαρμοστεί χρησιμοποιώντας την καρφίτσα κλεισίματος με ένα εξωτερικό κύκλωμα RC που επιτρέπει στο χρήστη για να προσαρμόσει το χρόνο μαλακός-έναρξης σε μια συγκεκριμένη εφαρμογή.

Το LMR14203 βελτιστοποιείται μέχρι και το ρεύμα φορτίων 300 μΑ.

Τα πρόσθετα χαρακτηριστικά γνωρίσματα περιλαμβάνουν: θερμικό κλείσιμο, ΒΣτην ανταπεργία κάτω από-τάσης, και την ανταπεργία κάτω από-τάσης κίνησης πυλών. Το LMR14203 είναι διαθέσιμο σε μια συσκευασία μικρής ακτινοβολίας μέθυσος-6L.
