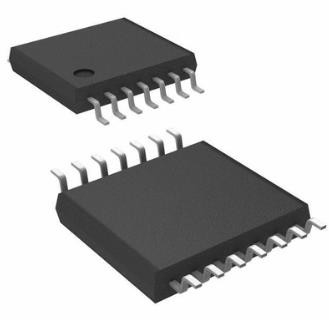

200 Tj εναλλασσόμενου ρεύματος ολοκληρωμένου κυκλώματος INA216A2RSWR 2000V φίλτρων της EMI αμπέρ που προσαρμόζεται

Χαρακτηριστικά γνωρίσματα για το INA216

• ΤΣΙΠ-ΚΛΙΜΑΚΑ ΣΥΣΚΕΥΑΣΙΑ
• ΚΟΙΝΌΣ-ΤΡΟΠΟΣ ΣΕΙΡΑ: +1.8V σε +5.5V
• ΤΑΣΗ ΟΦΣΕΤ: ±30µV
• ΛΑΘΟΣ ΚΕΡΔΟΥΣ: ±0.2% MAX
• ΕΠΙΛΟΓΗ ΤΩΝ ΚΕΡΔΩΝ:
  • INA216A1: 25V/V
  • INA216A2: 50V/V
  • INA216A3: 100V/V
  • INA216A4: 200V/V
• ΗΡΕΜΟ ΡΕΥΜΑ: 13µA
• ΑΠΟΘΗΚΕΥΜΕΝΗ ΠΑΡΑΓΩΓΗ ΤΑΣΗΣ: Κανένας Op Amp που απαιτείται πρόσθετος

Περιγραφή για το INA216

Το INA216 είναι υψηλός-δευτερεύον όργανο ελέγχου διακλαδώσεων ρευμάτων παραγωγής τάσης που μπορεί να αισθανθεί τις πτώσεις στις διακλαδώσεις στις τάσεις κοινός-τρόπου από +1.8V σε +5.5V. Τέσσερα σταθερά κέρδη είναι διαθέσιμα: 25V/V, 50V/V, 100V/V, ΚΑΙ 200V/V. Το χαμηλό όφσετ της αρχιτεκτονικής zerø-κλίσης επιτρέπει την τρέχουσα αντίληψη με τις μέγιστες πτώσεις πέρα από τη διακλάδωση τόσο χαμηλή όσο 10mV πραγματικού μεγέθους, ή με τις ευρείες δυναμικές περιοχές στις πάνω από 1000:1.

Αυτές οι συσκευές λειτουργούν από ένα ενιαίο +1.8V στην παροχή ηλεκτρικού ρεύματος +5.5V, σύροντας ένα μέγιστο 25µA του ρεύματος ανεφοδιασμού. Οι σειρές INA216 διευκρινίζονται πέρα από τη σειρά θερμοκρασίας – 40°C σε +125°C, και προσφέρονται σε μια συσκευασία τσιπ-κλίμακας.
