Χαρακτηριστικά γνωρίσματα για το OPA322

• Εύρος ζώνης κέρδους: 20 MHZ
• Χαμηλού θορύβου: 8.5 nV√Hz σε 1 kHz
• Γυρίστε το ποσοστό: 10 V/µs
• Χαμηλό THD+N: 0,0005%
• Ράγα--ράγα I/O
• Τάση όφσετ: 2 MV (μέγιστο)
• Τάση ανεφοδιασμού: 1.8 Β σε 5,5 Β
• Ρεύμα ανεφοδιασμού: 1.5 mA/ch
  • Κλείσιμο: 0,1 µA/ch
• Σταύλος ενότητα-κέρδους

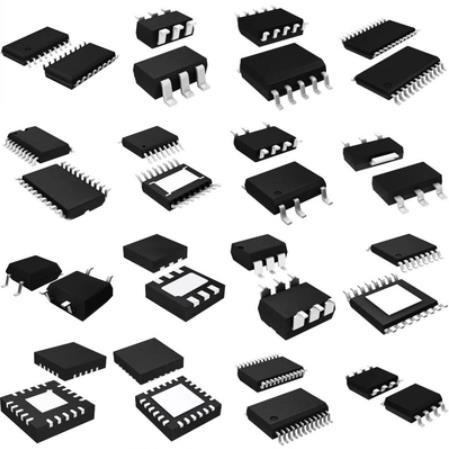

• Μικρές συσκευασίες:
  • ΜΈΘΥΣΟΣ-23, ΓΙΟΣ, VSSOP, TSSOP

Περιγραφή για το OPA322

Η σειρά OPAx322x αποτελείται από χαρακτηρισμό ενιαίων, το διπλών, και ενισχυτών τετράγωνο-καναλιών CMOS λειτουργικό χαμηλού θορύβου και εισαγωγές και αποτελέσματα ράγα--ραγών που βελτιστοποιούνται για τις χαμηλής ισχύος, εφαρμογές ενιαίος-ανεφοδιασμού. Διευκρινισμένο πέρα από μια ευρεία σειρά ανεφοδιασμού 1,8 Β σε 5,5 Β, το χαμηλό ήρεμο ρεύμα μόνο 1,5 μΑ ανά κανάλι καθιστά αυτές τις συσκευές καλοταιριασμένες για τις δύναμη-ευαίσθητες εφαρμογές.

Ο συνδυασμός εύρους ζώνης πολύ χαμηλού θορύβου (nV√Hz 8,5 σε 1 kHz), υψηλός-κέρδους (20 MHZ), και γυρίζει γρήγορα το ποσοστό (10 V/µs) κάνει το οικογενειακό ιδανικό OPAx322x για ένα ευρύ φάσμα των εφαρμογών, συμπεριλαμβανομένης της βελτίωσης σημάτων και της ενίσχυσης αισθητήρων που απαιτούν τα υψηλά κέρδη. Χαρακτηρίζοντας χαμηλό THD+N, η σειρά OPAx322x είναι επίσης άριστη για τις καταναλωτικές ακουστικές εφαρμογές, ιδιαίτερα για τα συστήματα ενιαίος-ανεφοδιασμού.

Τα πρότυπα OPAx322S περιλαμβάνουν έναν τρόπο κλεισίματος που επιτρέπουν στους ενισχυτές για να μεταπηδήσουν από την κανονική λειτουργία σε ένα εφεδρικό ρεύμα που είναι χαρακτηριστικά λιγότερο από 0,1 µA.

Το OPA322 (ενιαία έκδοση) είναι διαθέσιμο σε 5 καρφώνει μέθυσος-23 και 6 την καρφίτσα μέθυσος-23, ενώ το OPA2322 (διπλή έκδοση) προσφέρεται 8 στην καρφίτσα VSSOP, 10 καρφίτσα VSSOP, 8 καρφίτσα SOIC, και 8 συσκευασίες ΓΙΩΝ καρφιτσών. Η έκδοση OPA4322 τετραγώνων έρχεται 14 σε καρφίτσα TSSOP και 16 συσκευασίες καρφιτσών TSSOP. Όλες οι εκδόσεις διευκρινίζονται για τη λειτουργία από – 40°C σε +125°C.
