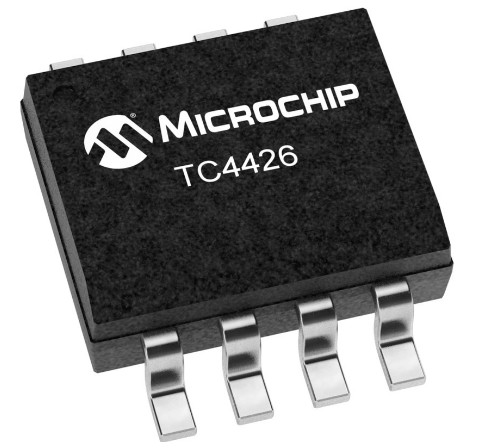

Διπλό MOSFET δύναμης αναστροφής μικροτσίπ PMIC 1.5A TC4426 TC4427 TC4428 ολοκληρωμένου κυκλώματος οδηγών

Περιγραφή προϊόντων

MOSFET δύναμης αναστροφής μικροτσίπ 1.5A TC4426 TC4427 TC4428 διπλό ολοκληρωμένο κύκλωμα PMIC ολοκληρωμένων κυκλωμάτων οδηγών

MOSFET δύναμης αναστροφής μικροτσίπ 1.5A TC4426 TC4427 TC4428 διπλό ολοκληρωμένο κύκλωμα TC4426EOA713 ολοκληρωμένων κυκλωμάτων οδηγών

TC4426EOA713 προδιαγραφή:

MOSFET μεγάλης δύναμης μικροτσίπ 1.5A TC4426 TC4427 TC4428 διπλή γενική περιγραφή ολοκληρωμένου κυκλώματος οδηγών:

Το TC4426/TC4427/TC4428 είναι βελτιωμένες εκδόσεις της πιό πρώτης οικογένειας TC426/TC427/TC428 MOSFET των οδηγών.

Οι συσκευές TC4426/TC4427/TC4428 έχουν ταιριάξει με τους χρόνους ανόδου και πτώσης κατά το χρέωση και την εκφόρτιση της πύλης MOSFET. Αυτές οι συσκευές είναι ιδιαίτερα σύρτης-επάνω σε ανθεκτικό υπό οποιουσδήποτε όρους μέσα στις εκτιμήσεις τους ισχύος και τάσης. Δεν υπόκεινται στη ζημία όταν μέχρι 5V του θορύβου που καρφώνει (καθεμίας πολικότητας) εμφανίζεται στην επίγεια καρφίτσα. Μπορούν να δεχτούν, χωρίς τη ζημία ή λογική που ανατρέπεται, μέχρι 500 μΑ του καταναγκασμού του αντίστροφου ρεύματος (καθεμίας πολικότητας) πίσω στα αποτελέσματά τους. Όλα τα τερματικά προστατεύονται πλήρως από την ηλεκτροστατική απαλλαγή (ESD) μέχρι 2,0 kV.

Οι MOSFET TC4426/TC4427/TC4428 οδηγοί μπορούν εύκολα να χρεώσουν/απαλλάσσουν 1000 pF ικανότητες πυλών μέσα κάτω από 30 NS. Αυτές οι συσκευές παρέχουν ότι οι αρκετά χαμηλές σύνθετες αντιστάσεις και στα δύο διακοπτόμενα κράτη για να εξασφαλίσουν το MOSFET προορισμένο κράτος δεν επηρεάζονται, ακόμη και από τους μεγάλους επιβάτες. Άλλοι συμβατοί οδηγοί είναι η οικογένεια TC4426A/TC4427A/TC4428A των συσκευών.

Οι συσκευές TC4426A/TC4427A/TC4428A έχουν ταιριάξει με τους κύριους και μειωμένους χρόνους καθυστέρησης εισαγωγή--παραγωγής ακρών, εκτός από τους αντιστοιχημένους χρόνους ανόδου και πτώσης των συσκευών TC4426/TC4427/TC4428.

Χαρακτηριστικά γνωρίσματα:

• Υψηλό ρεύμα μέγιστης παραγωγής: 1.5A

Ευρεία λειτουργούσα σειρά τάσης ανεφοδιασμού εισαγωγής: - 4.5V σε 18V

Υψηλή χωρητική ικανότητα Drive φορτίων: 1000 pF σε 25 NS (χαρακτηριστικό)

Σύντομοι χρόνοι καθυστέρησης: 40 NS (χαρακτηριστικό)

Αντιστοιχημένοι χρόνοι ανόδου και πτώσης

Χαμηλό ρεύμα ανεφοδιασμού: - Με τη λογική “1” που εισάγεται – 4 μΑ - με τη λογική “0” που εισάγονται – 400 µA

Χαμηλή σύνθετη αντίσταση παραγωγής: 7

Σύρτης-επάνω προστατευμένος: Αντιστέκεται το αντίστροφο ρεύμα 0.5A

Η εισαγωγή αντιστέκεται τις αρνητικές εισαγωγές μέχρι 5V

Η ηλεκτροστατική απαλλαγή (ESD) προστάτευσε: 2,0 kV

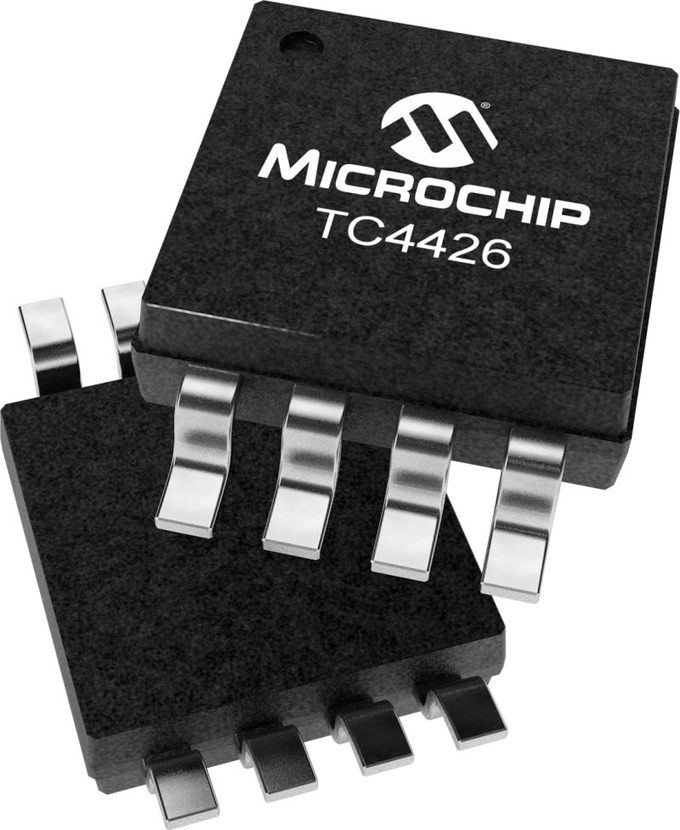

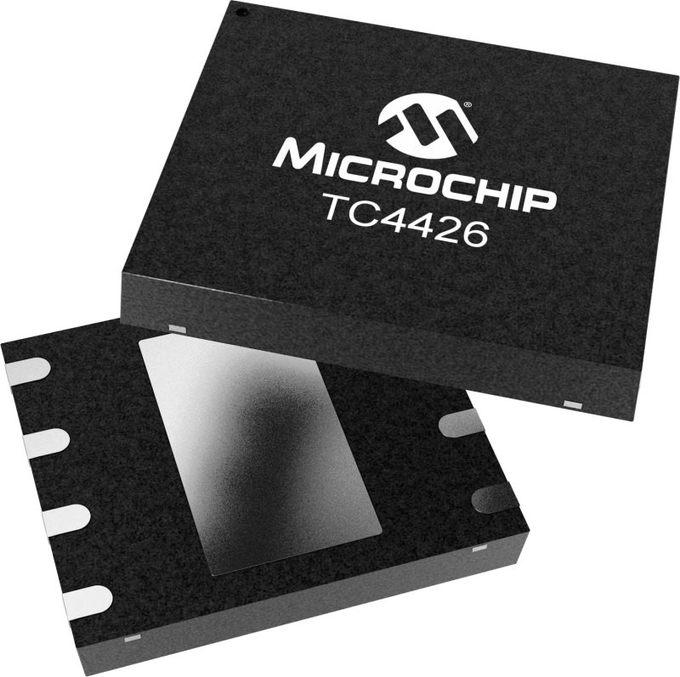

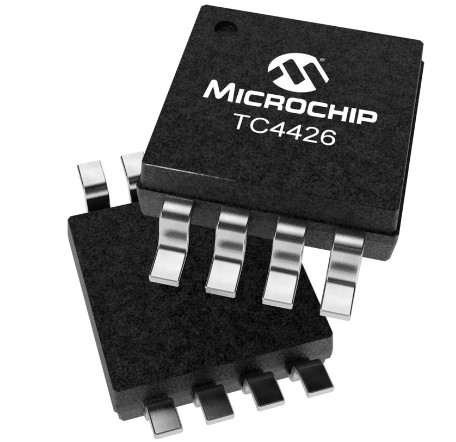

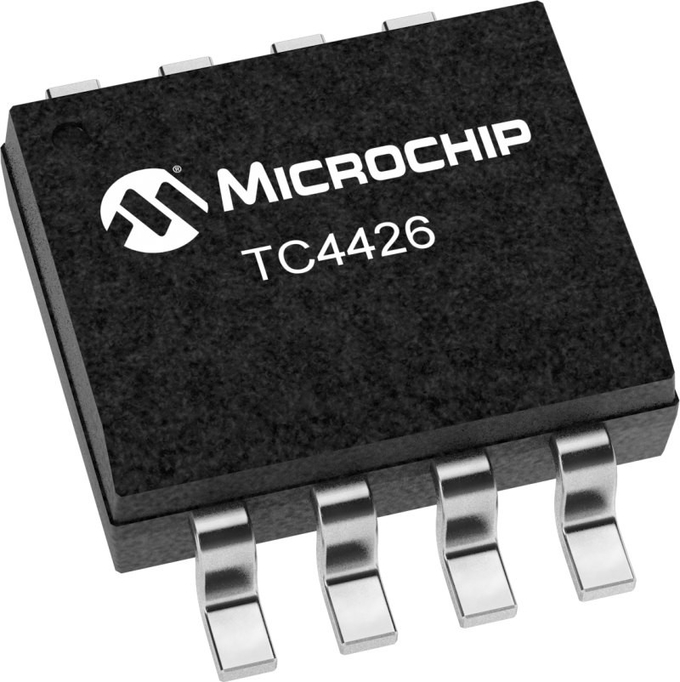

Συσκευασίες dfn-s εξοικονομητικών χώρου 8-καρφιτσών MSOP και 8-καρφιτσών 6x5

MOSFET μεγάλης δύναμης μικροτσίπ 1.5A TC4426 TC4427 TC4428 διπλές εφαρμογές ολοκληρωμένου κυκλώματος οδηγών:

Παροχές ηλεκτρικού ρεύματος τρόπου διακοπτών

Οδηγοί γραμμών

Drive μετασχηματιστών σφυγμού

Περιβαλλοντικές & ταξινομήσεις εξαγωγής
